KM06-01

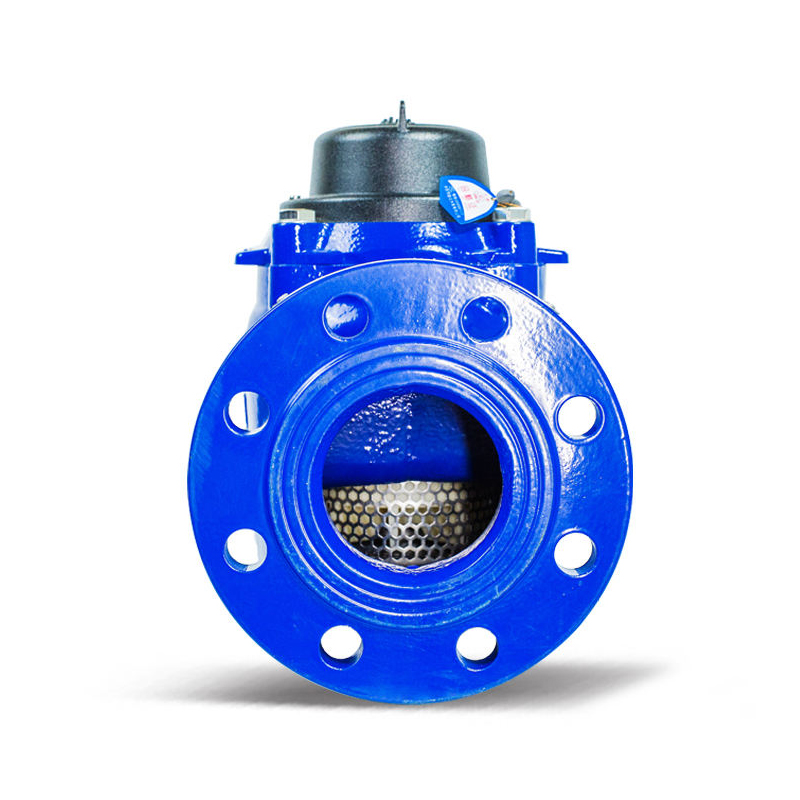

Pystysuora laippa Woltman -vesimittarin rautapohja

Se on pystysuuntainen irtotavaraa vesimittari teollisuus- ja kastelulaitteelle, jonka koko on 40 mm - 200 mm.

Ota yhteyttä

PREV: No previous article NEXT:Vaakasuuntainen siipi irrotettava valurautainen runko Dulk -vesimittari

Kuvaus

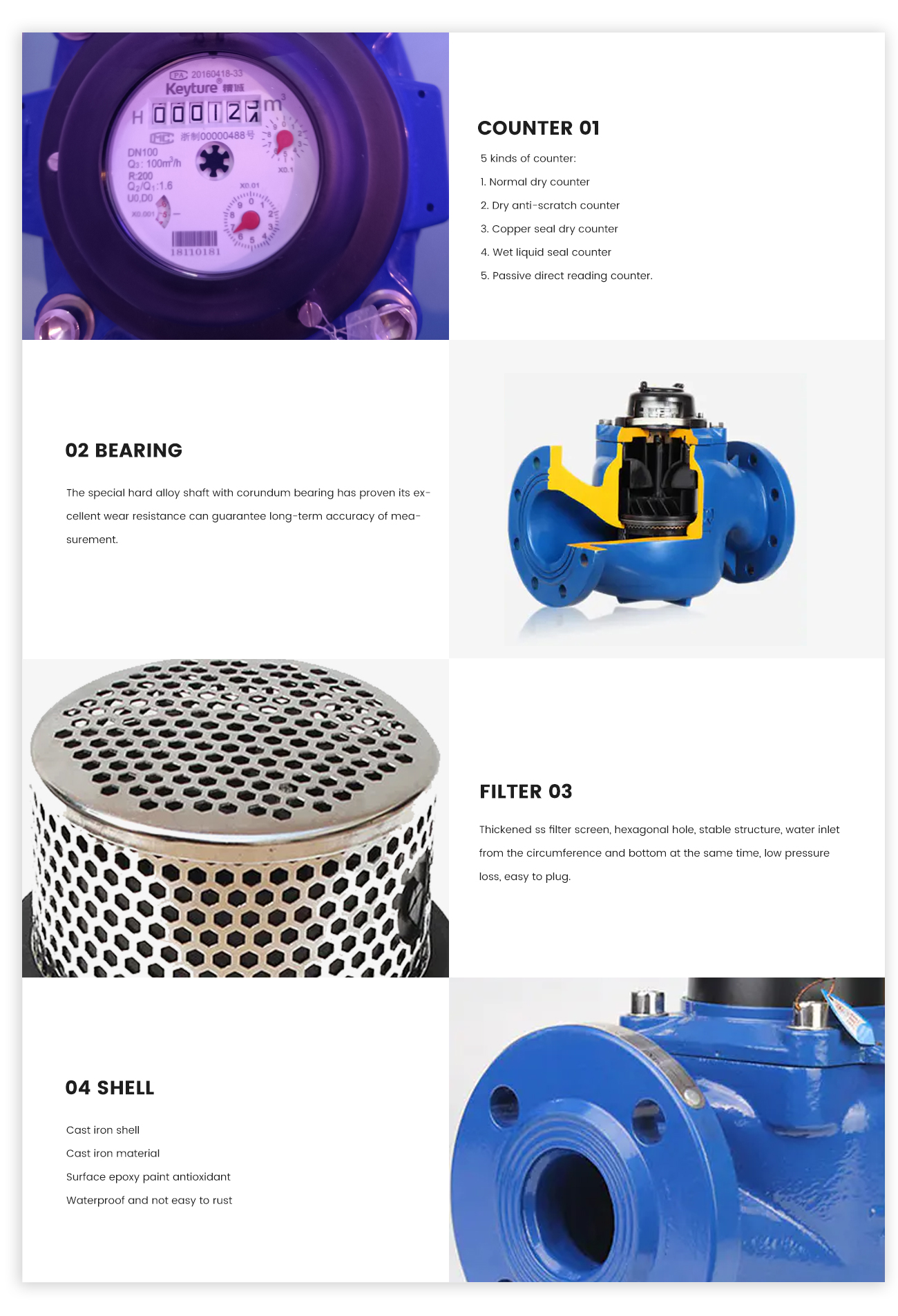

1. Ominaisuudet

● Ei madon vaihdevaihteistomekanismia, juoksupyörän suoraa käyttölaskuria, voimansiirtotehokkuutta, alhainen alkuvirta.

● Lensaaja valikoima, joka sopii suuriin muutoksiin liikennetiloissa.

● Täysi virtauksen havaitseminen, korkea tarkkuusmittaus.

● Kuivaa magneettirakennetta varmistaaksesi, että laskuri puhdas, kirkas näyttö.

● Kuusinumeroinen lisäys pyörien näyttölukemissa lukemalla selkeämmin.

● Irrotettava liikkumisrakenteen mittaus, helppo huolto.

● Sisäinen säädettävä rakenne luvattoman sääntelyn estämiseksi.

● Sisäänrakennettu ruostumattomasta teräksestä valmistettu suodatin, mittauslaitosten tehokas suojaus.

● Korkean kulutuskestävä laakerijärjestelmä (jalokivi laakeri korkea kulumiskestävä karbidiakseli) varmistaa pitkäaikaisen tuotteiden vakauden ja luotettavuuden, mikä lisää merkittävästi tuotteen maksimivirtausta.

● Ruostumattomasta teräksestä valmistettujen kiinnikkeiden ja epoksihartsijauheen käyttäminen kuoren sisälle ja sen ulkopuolelle ruiskuttamiseksi antirustin maksimoimiseksi ja tuotteen käyttöiän pidentämiseksi.

● Valinnainen peukalointisuojaus. (Jos haluat estää käyttäjiä luvattomasta liikkeestä, vaurioittamasta tai muuttamaan mittausrakennetta, enimmäispelien antift-vaikutus).

2. tärkeimmät tekniset tiedot

Vesimittarin lämpötila: Kylmä vesi: T30, T50, T70, T90

Painekohta: MAP10

Asennus: pystysuora

Painehäviöaste: △ P63

Ylävirran häiriöluokka: U510

Alavirran häiriöluokka: D -d5

Ei tarvitse lisäsuodatinta

Suoraputken vaatimusta sisääntulo- ja poistoaukossa ei ole vaatimusta

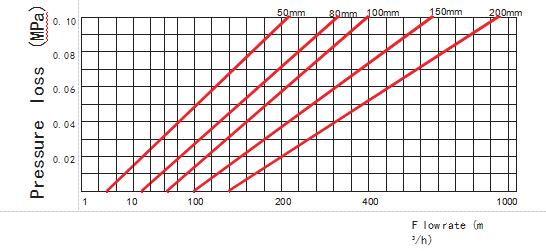

3. Pään tappiokäyrä

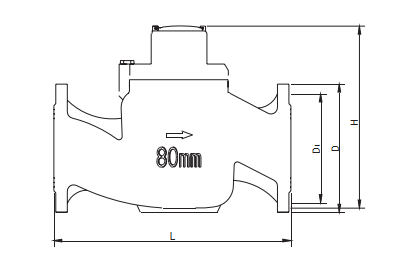

4. Asennusulottuvuus

Halkaisija mm	L	D	D1	H	Liitäntälaippa	Paino
Halkaisija mm	mm				Dxn	kg
40	245			220		7
50	280	165	125	228	4xφ19	15
65	300	185	145	238	4xφ19	16.8
80	370	200	160	290	4xφ19	29
100	370	220	180	306	8xφ19	31
150	500	285	240	445	8xφ23	78
200	500	340	295	564	8xφ23	120

5. Virtausolosuhde

DN (mm)	Virtausalue	Vähimmäisvirta Q4	Yleinen virtaus Q3	Raja Q2	Vähimmäisvirta Q1	Vähimmäislukema	Lukema
DN (mm)	Q3/Q1	mäinen/h				m³
40	80	50	40	0.8	0.5	0.001	999 999
50	80	50	40	0.8	0.5	0.001	999 999
65	80	78.75	63	1.4	0.79	0.001	999 999
80	80	125	100	2.0	1.25	0.001	999 999
100	80	200	160	3.2	2.0	0.001	999 999
150	80	500	400	8.0	5.0	0.001	9 999 999
200	80	800	630	12.6	7.88	0.001	9 999 999
250	80	1260	1008	20.16	12.6	0.02	9 999 999
300	80	2000	1600	32	20	0.02	9 999 999
350	80	2800	2240	44.18	28	0.2	999 999 999
400	80	3200	2560	51.2	32	0.2	999 999 999
450	80	3200	2560	51.2	32	0.2	999 999 999
500	80	5000	4000	80	50	0.2	999 999 999
600	80	8000	6400	128	80	0.2	999 999 999
