KM06-04

Vaakasuora siipi Woltman -vesimittari

Kuiva tyyppinen magneettinen käyttölanka-kaukosäädin, on helppo purkaa ja korvata mittausmekanismi, suuri virtauskapasiteetti, matalapaineinen menetys ja vakaa suorituskykykäyrä.

Ota yhteyttä

PREV: Teollisuus kaukosäätimellä suoraan Woltmanin lukema NEXT:WS -langaton etämyymäläveden mittari

Kuvaus

1. Sovellus

Putkilinjan läpi kulkevan kylmän (kuuman) veden määrän mittaaminen, muistaminen ja näyttäminen.

2. Ominaisuudet

Korroosionkestävyys: Kaikki korroosiovastus valitut materiaalit;

Mittausmekanismi: vaihdettava, irrotettava ja se voidaan helposti poistaa kehosta tarkistamaan, ylläpitämään ja vaihtamaan;

Suoraan lukeminen: Pyörivät indikaattorit rekisteröivät mukavan lukemisen asennon;

Lensuotettavuus: Kupari voi erittäin kuiva rekisteröinti LP68 -suojauksella luotettavuutta varten;

Ilmainen asennus: Soveltuu mihin tahansa asennukseen, mukaan lukien vaaka-, pystysuora ja kalteva;

Korkea suorituskyky: matalapaineinen menetys; Ulkoiset magneettikentät eivät vaikuta;

3. Tärkeimmät tekniset tiedot

Vesimittarin lämpötilaaso: T30, T50, T70, T90

Painekohta: MAP10

Painehäviöaste: △ P63

Ylävirran häiriöluokka: U10

Alavirran häiriöluokka: D -d5

4. Pään tappiokäyrä

5. Max -lupavirhe

Q1: stä, mukaan lukien Q2: n ulkopuolelle, on ± 5%;

Q2: sta, mukaan lukien Q4: n mukaan lukien ja mukaan lukien, on ± 2% T30: lle ja 3% T50: lle;

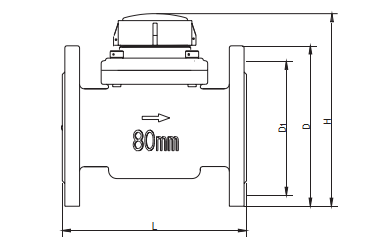

6. Asennusulottuvuus

Halkaisija mm	L	D	D1	H	Liitäntälaippa
Halkaisija mm	mm				Dxn
40	200	150		206	4xφ19
50	200	165	125	210	4xφ19
65	200	185	145	218	4xφ19
80	225	200	160	280	4xφ19
100	250	220	180	290	8xφ19
125	250	250		310	8xφ19
150	300	285	240	320	8xφ23
200	350	340	295	364	8xφ23

Linja -autovirtalähde	Toimittaa	Viestintärajapinta	Ulkoinen virtalähde
DC6.5V-18V	≤5mA	RS-485/MBUS	RS-485: 5-18 V/MBUS: 24-36V

7. Asennus

● Se voidaan asentaa mihin tahansa asentoon, mukaan lukien vaakasuora, pystysuora ja kallistettu virtauksen suuntaan mittarirungossa valettuna nuolen osoittamalla nuolella.

● Siinä on oltava 10 halkaisijaa suoraa putkea mittarin pää ja 5 halkaisijaa suoraa putkea sen jälkeen, kun varmistetaan oikea virtaus mittarin läpi.

● Suora putki sen jälkeen, jotta varmistetaan oikea virtaus mittarin läpi.

● Putkilinja on punoitettava ennen asennusta.

● Mittarin tulisi olla jatkuvasti täynnä vettä käytön aikana.

● Suosittelemme, että asennat suodattimen ennen vesimittaria.
