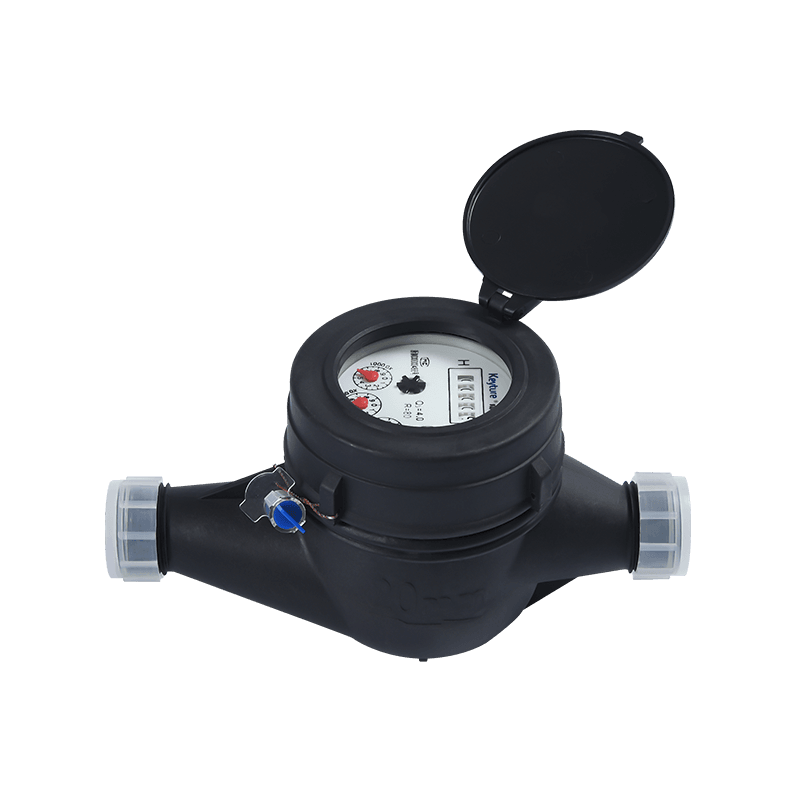

KM05-07
PE, PP, ABC-muovikuori, DN15-DN40, monisuihkun siipien pyörän suljettu tiskikuva, magneettinen käyttö, diamagneettinen rengas, pieni vastus, sisäinen tai ulkoinen säätö.
Kuvaus
1. Ominaisuudet
● Hyväksy monisuihkutyyppi.
● Kuivatyyppirekisteri, magneettinen asema, anti-magneettiset häiriöt, jäätymisenesto, pitkäaikainen selkeä lukeminen, väärentämistodistus.
● Materiaali: messinki, rauta, muovinen runko vaihtoehtona.
● Ei-paluuventtiili on saatavana.
● Hieman ja hiukkaset eivät vaikuta.
● Toimitetaan lyijytiiviste ja pölynpitävä kansi.
● Vahvista ISO4064.
● Saatavana IP68: lle.
2. pään menetyskäyrä
3. Tarkkuusvirhekäyrä
4. Asennusulottuvuus
Kohde ei | LensXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | |
L | mm | 260 | 295 | 345 | 350 | 375 |
L1 | mm | 165 | 190 | 225 | 230 | 245 |
H | mm | 110 | 110 | 115 | 115 | 115 |
W - | mm | 98 | 98 | 110 | 110 | 110 |
Liitäntälanka | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 |
D (mm) |
|
|
|
|
| |
Paino | ammattiliittojen (kg) kanssa |
|
|
|
|
|
ilman ammattiliittoja (kg) | 1.2 | 1.4 | 1.8 | 2.2 | 2.6 |
5. Päätekniset tiedot
Mallinumero | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | ||||||||||
Nimellis halkaisija (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Suhde Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Ylikuormitusvirtaus (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Pysyvä virtausnopeus (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
Siirtymävirtausnopeus (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Vähimmäisvirtaus (Q1) [m³/h] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Tarkkuusluokka | 2 | ||||||||||||||
Suurin sallittu virhe pienemmälle virtausnopeusvyöhykkeelle (MPEι) | ± 5% | ||||||||||||||
Suurin sallittu virhe ylemmän virtausvyöhykkeen (MPEμ) | ± 2% vedessä, jolla on lämpötila ≤30 ℃ | ||||||||||||||
Lämpötilaryhmä | T30, T50 | ||||||||||||||
Vedenpainekurssit | Kartta 16 | ||||||||||||||
Paineen menetysluokat | △ P63 | ||||||||||||||
Osoittaa alueen [M³] | 99 999 | ||||||||||||||
Ilmaiseva laitteen resoluutio [M³] | 0.00005 | ||||||||||||||
Virtausprofiilin herkkyysluokat | U10 D5 | ||||||||||||||
Suuntausrajoitus | Horisontaalinen |
