KM05-09

Pyörivä männän tilavuusmuovinen kehon vesimittari kotimainen

Ota yhteyttä

PREV: Pyörivä männän tilavuusvesimittari NEXT:Vaakasuora kuivatyyppinen pyörivä männän tilavuus vesi äiti

Kuvaus

1. Sovellus

Käytetään kotitalous- tai asuinyksiköissä putkilinjan läpi virtaavan kylmän veden määrän mittaamiseksi, muistamiseksi ja näyttämiseksi. Pulssi -etävaihteisto voidaan parillista.

2. Ominaisuudet

● Volumetrisen pyörivän männän periaatteen omaksuminen mittausperiaatteen, korkean tarkkuuden.

● Rekisteröinti on suljettu kapseliin erityisellä nesteellä varmistaa selkeä lukeminen.

● Ei-paluuventtiili voi pitää takavirtauksen.

● Materiaali: messinki, muovinen runko vaihtoehtona.

● Ei-paluuventtiili on saatavana.

● Hieman ja hiukkaset eivät vaikuta.

● Toimitetaan lyijytiiviste ja pölynpitävä kansi.

● Vahvista ISO4064.

● Saatavana IP68: lle.

3. Pään tappiokäyrä

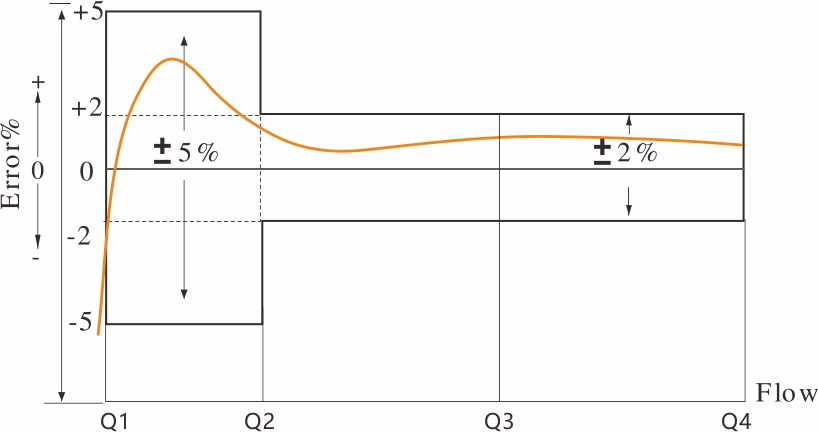

4. Tarkkuusvirhekäyrä

5. Asennusulottuvuus

Kohde ei		LensXH-15	LXH-20
L	mm	115	115
L1	mm	210	215
H	mm	85	85
W -	mm	85	85
Liitäntälanka	D (mm)	G3/4 "	G1 "
Liitäntälanka	D (mm)	R1/2	R3/4
Paino	ilman ammattiliittoja (kg)	1	1.3
Paino

6. Tärkeimmät tekniset tiedot

Mallinumero	LXH-15			LXH-20
Nimellis halkaisija (DN) [mm]	15			20			25			32			40
Suhde Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Ylikuormitusvirtaus (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Pysyvä virtausnopeus (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Siirtymävirtausnopeus (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Vähimmäisvirtaus (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Tarkkuusluokka	2
Suurin sallittu virhe pienemmälle virtausnopeusvyöhykkeelle (MPEι)	± 5%
Suurin sallittu virhe ylemmän virtausvyöhykkeen (MPEμ)	± 2% vedessä, jolla on lämpötila ≤30 ℃ ± 3% vedessä, jolla on lämpötila ＞ 30 ℃
Lämpötilaryhmä	T30, T50
Vedenpainekurssit	Kartta 16
Paineen menetysluokat	△ P63
Osoittaa alueen [M³]	99 999
Ilmaiseva laitteen resoluutio [M³]	0.00005
Virtausprofiilin herkkyysluokat	U10 D5
Suuntausrajoitus	Any
