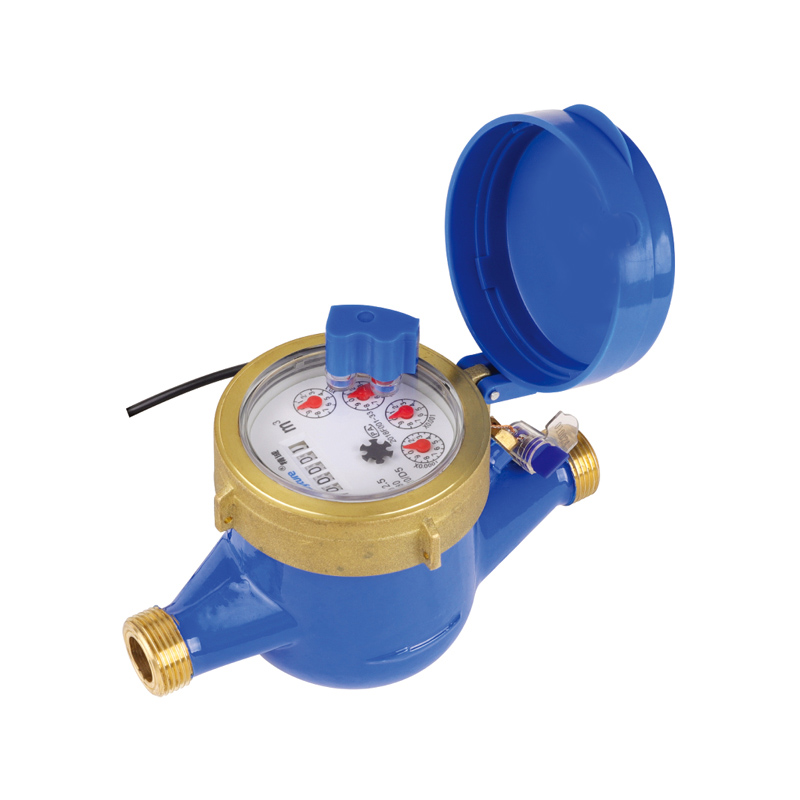

KM02-06

Kuiva tyyppinen langallinen etävesimittari (pulssi)

Tämä tuotesarja omaksuu pulssimoduulin veden kulutustietojen lukemiseen ja lähettämisen kautta erityisen johtimen kautta. Koko järjestelmä koostuu vesimittarista, keräilijä- ja hallintakeskuksesta.

Ota yhteyttä

PREV: Pystysuora kuiva tyyppinen langallinen etämuovinen kehon vesimittari venttiilillä NEXT:Yksilehden langallinen Remoton Ruostumaton kehon vesimittari digitaalisella näytöllä, ei-venttiilin ohjaus

Kuvaus

1. Ominaisuudet

● Monisuunnitelmapyörä, erillinen tiivistysrakenne, helppo korvata ja ylläpitää.
● Kuivatyyppirekisteri, magneettinen asema, anti-magneettiset häiriöt, jäätymisenesto, pitkäaikainen selkeä lukeminen.
● Materiaali: Rauta, muovi, messinki, ruostumaton.
● Kosteudenkestävä, auringonkestävä, anti-fluction, antistaattinen, anti-magneettinen, IP68.
● Veden kulutus voidaan lukea tai tallentaa reaaliaika.
● Ilmasto- ja EMC -luokka B, E1.
● Nolla virtalähde paitsi veden kulutuksen lukeminen.
● Helppo lisätä ja ylläpitää vesimittareita ja keräilijöitä.

2. Elektroninen tekniikka

Työjännite	Työlämpötila	Työvirta	Datakuvat
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9mA	RS-485, M-BUS

3. Pään tappiokäyrä

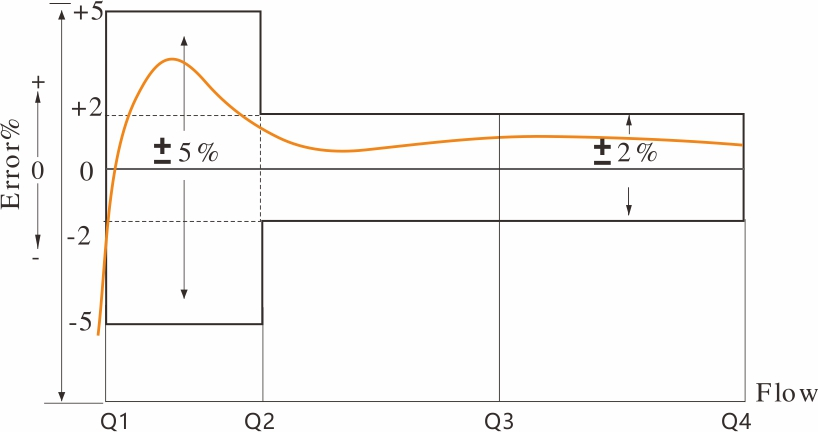

4. Tarkkuusvirhekäyrä

5. Asennusulottuvuus

Kohde ei		Lensxsgy-15e	Lxsgy-20e	Lxsgy-25e
L1	mm	260	295	345	354	373
L	mm	165	190	225	230	245
H	mm	125	125	130	115	155
W -	mm	95	95	95	110	125
Liitäntälanka	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Liitäntälanka	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Paino	ammattiliittojen (kg) kanssa	1.2	1.3	1.5
Paino	ilman ammattiliittoja (kg)

6. Päätekninen parametri

Mallinumero	Lxsgy-15e			Lxsgy-20e			Lxsgy-25e
Nimellis halkaisija (DN) [mm]	15			20			25			32			40
Suhde Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Ylikuormitusvirtaus (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Pysyvä virtausnopeus (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Siirtymävirtausnopeus (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Vähimmäisvirtaus (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Tarkkuusluokka	2
Suurin sallittu virhe pienemmälle virtausnopeusvyöhykkeelle (MPEι)	± 5%
Suurin sallittu virhe ylemmän virtausvyöhykkeen (MPEμ)	± 2% vedessä, jolla on lämpötila ≤30 ℃ ± 3% vedessä, jolla on lämpötila ＞ 30 ℃
Lämpötilaryhmä	T30, T50
Vedenpainekurssit	Kartta 16
Paineen menetysluokat	△ P63
Osoittaa alueen [M³]	99 999
Ilmaiseva laitteen resoluutio [M³]	0.00005
Virtausprofiilin herkkyysluokat	U10 D5
Suuntausrajoitus	Horisontaalinen
