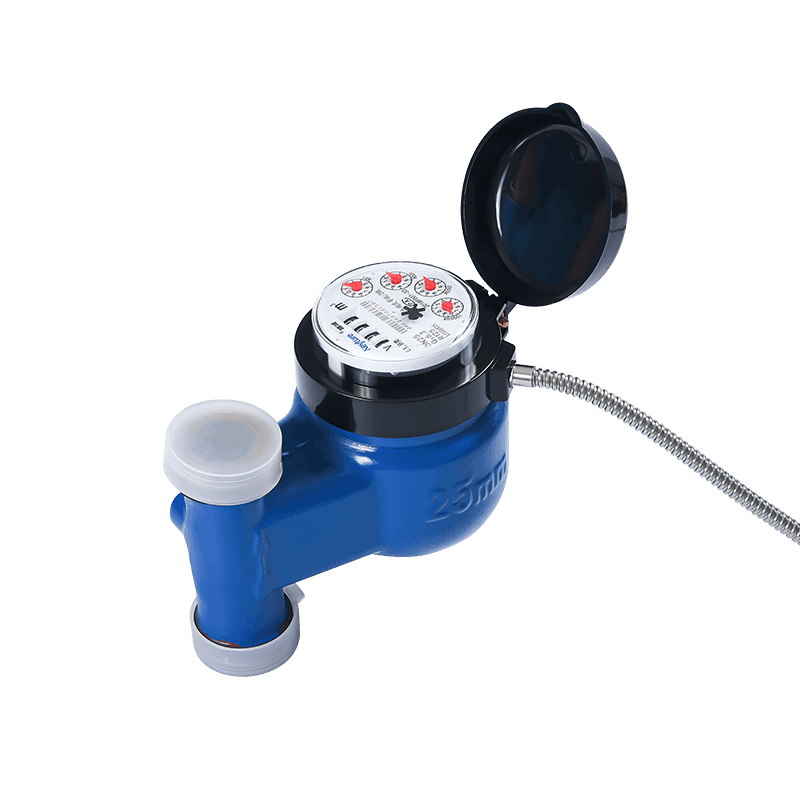

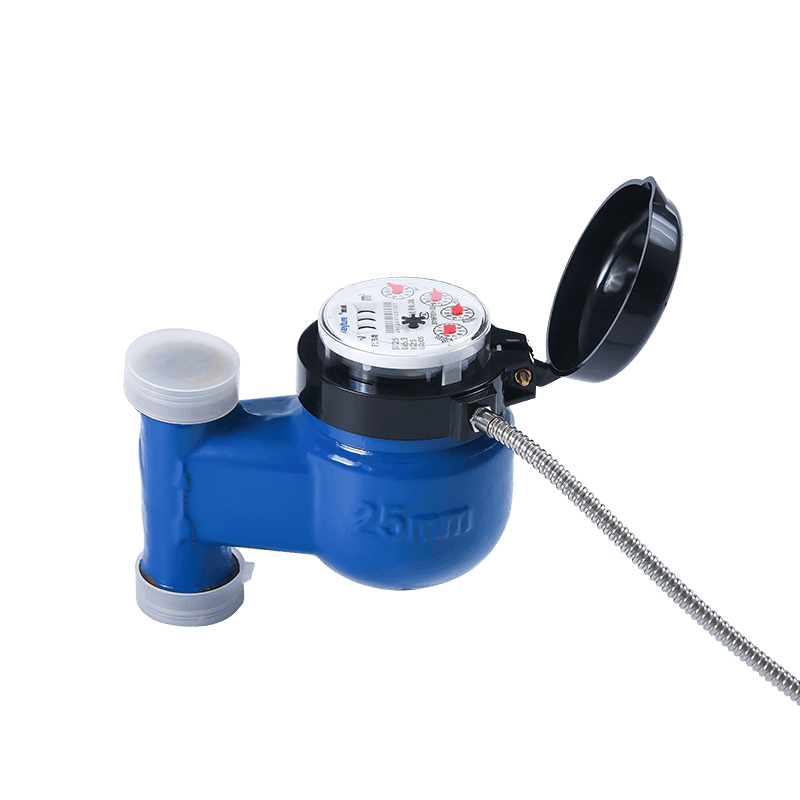

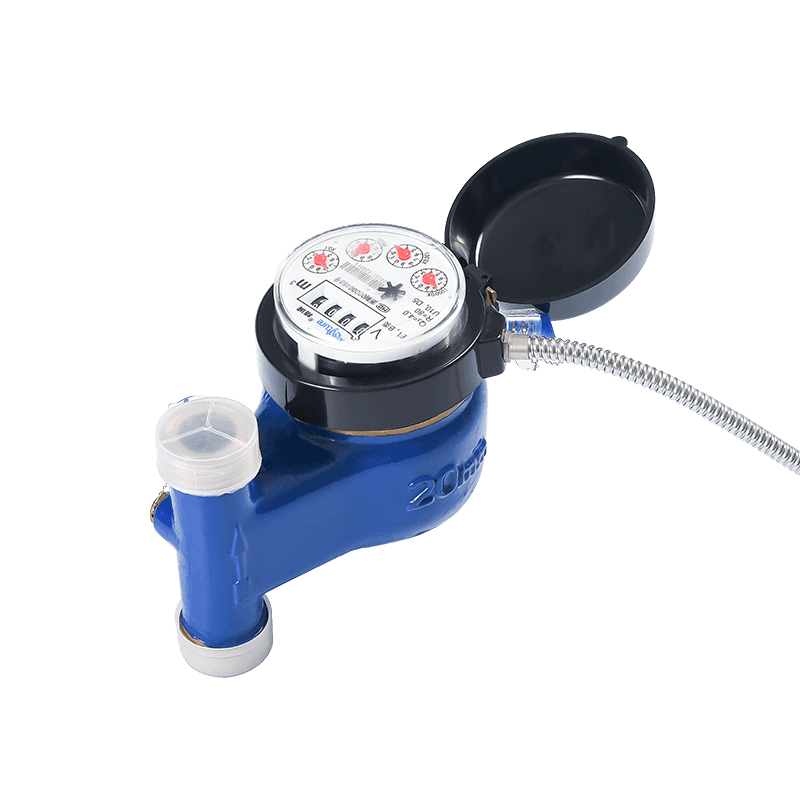

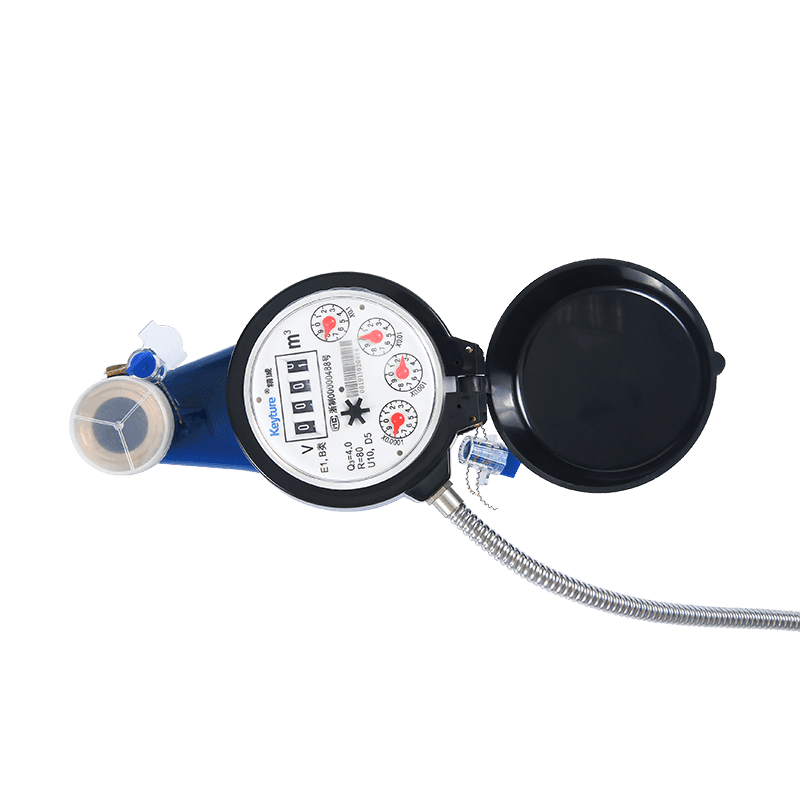

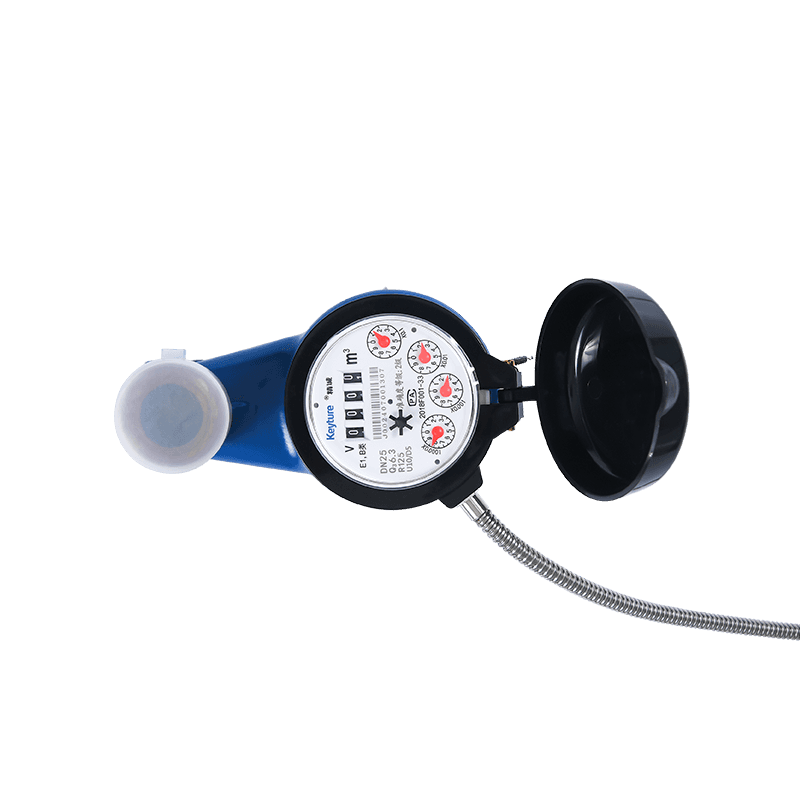

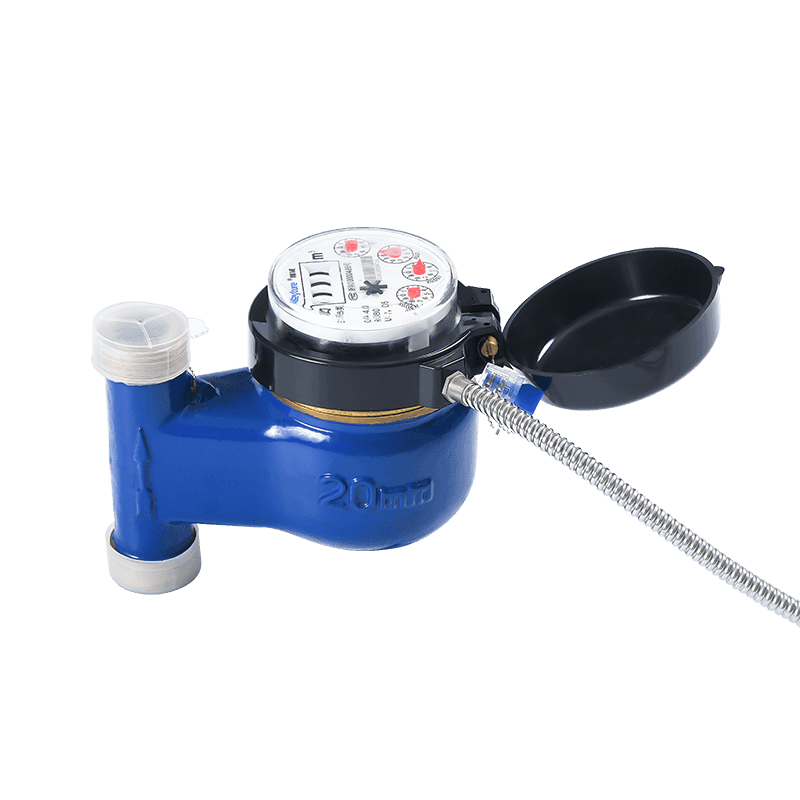

KM02-03

Kuiva tyyppinen pystysuora langallinen etävesimittari

Tämä tuotesarja omaksuu valosähköisen suoran lukemismoduulin lukeaksesi vedenkulutustiedot ja ladata ne erityisen johdon kautta. Koko järjestelmä koostuu vesimittarista, keräilijä- ja hallintakeskuksesta. Pystysuoraa asennusta käytetään asuinpaikkaan. Kosteudenkestävä, auringonkestävä, anti-fluction, antistaattinen, anti-magneettinen, IP68.

Ota yhteyttä

PREV: Märkä tyyppinen neste suljettu langallinen etävesimittari NEXT:Kuiva tyyppinen langallinen etävesimittari palloventtiilillä

Kuvaus

1. Ominaisuudet

● Monisuunnitelmapyörä, erillinen tiivistysrakenne, helppo korvata ja ylläpitää.
● Kuivatyyppirekisteri, magneettinen asema, anti-magneettiset häiriöt, jäätymisenesto, pitkäaikainen selkeä lukeminen.
● Materiaali: Rauta, muovi, messinki, ruostumaton.
● Kosteudenkestävä, auringonkestävä, anti-fluction, antistaattinen, anti-magneettinen, IP68.
● Veden kulutus voidaan lukea tai tallentaa reaaliaika.
● Ympäristö B, E1.
● Nolla virtalähde paitsi veden kulutuksen lukeminen.
● Helppo lisätä ja ylläpitää vesimittareita ja keräilijöitä.

2. elektroninen tekniikka

Työjännite	Työlämpötila	Työvirta	Datakuvat
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9mA	RS-485, M-BUS

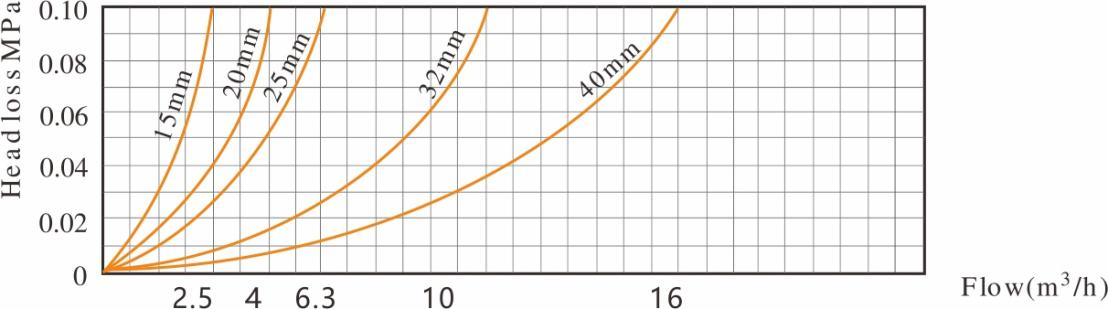

3. Pään tappiokäyrä

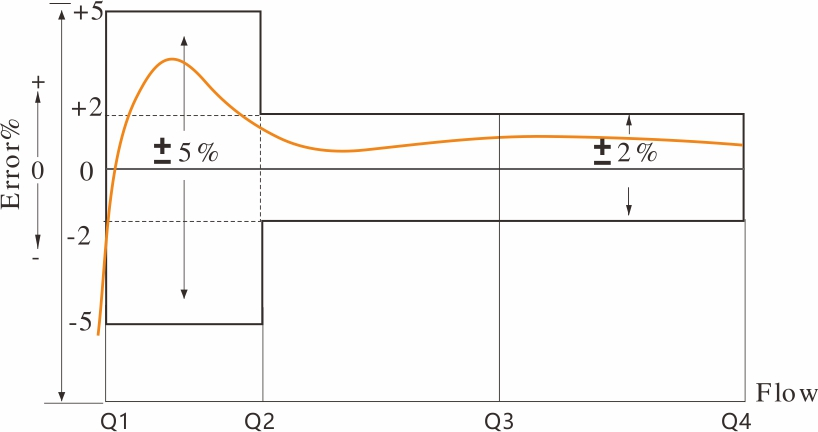

4. Tarkkuusvirhekäyrä

5. Asennusulottuvuus

Kohde ei		Lensxsgy-15	LXSGY-20	LXSGY-25
L1	mm	195	210	230	354	373
L	mm	100	105	110	230	245
H	mm	115	115	115	115	155
W -	mm	100	100	110	110	125
Liitäntälanka	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Liitäntälanka	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Paino	ammattiliittojen (kg) kanssa
Paino	ilman ammattiliittoja (kg)	1.5	1.7	1.8

6. Päätekninen parametri

Mallinumero	Lxsgy-15			LXSGY-20			LXSGY-25
Nimellis halkaisija (DN) [mm]	15			20			25			32			40
Suhde Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Ylikuormitusvirtaus (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Pysyvä virtausnopeus (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Siirtymävirtausnopeus (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Vähimmäisvirtaus (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Tarkkuusluokka	2
Suurin sallittu virhe pienemmälle virtausnopeusvyöhykkeelle (MPEι)	± 5%
Suurin sallittu virhe ylemmän virtausvyöhykkeen (MPEμ)	± 2% vedessä, jolla on lämpötila ≤30 ℃ ± 3% vedessä, jolla on lämpötila ＞ 30 ℃
Lämpötilaryhmä	T30, T50
Vedenpainekurssit	Kartta 16
Paineen menetysluokat	△ P63
Osoittaa alueen [M³]	99 999
Ilmaiseva laitteen resoluutio [M³]	0.00005
Virtausprofiilin herkkyysluokat	U10 D5
Suuntausrajoitus	Vertical
